立可拍的 KAP photos

2008/06/18 三棧南的海濱公園

2008/06/18 下午 多雲
P: 三棧南的海濱公園
K: Flow Form
R: Single L
C: Nikon Coolpix 3700
WS: ~6m/s
WD: S

rig DIY

rig DIY 的材料有:
8mm飛機木，1片，$80
壓舌片，4片
寶特瓶蓋，1個
小洋眼，4個
大型迴紋針，數個
水線，1捲，$39 (可作為風箏線)
大橡皮筋，2條
AB膠

需要的工具:
尺，刀片，切割墊，電鑽














這是為即可拍相機(富士 superia x-tra 800，7-11售價$349)設計的rig，設計原理是利用香燃斷水線後，壓舌片被橡皮筋拉下，擊發相機快門。

雖然"富士 superia x-tra 800"有閃光燈可作為拍攝完畢的信號燈，但是在大太陽底下顯得信好微弱。延續Kap祖師爺，以及上一年度kappers的創意，這一班kappers繼續研發以樹葉或花朵打信號...

之前碰到的問題是: 葉子/花朵並未在水線被燃斷時掉落地面

請看 rig 測試的影片



看到了 嗎? 葉子在快門擊發後落下。成功!

祕密武器是大迴紋針。葉子的重量太輕，縱使水線被燃斷，葉子不會受地心引力掉下來。加上大迴紋針後，重力就大於浮力了~

致謝: 感謝企鵝妹妹提供rig進行測試。

2008/04/30 kappign@三棧南的海濱公園

2008/04/30 下午 多雲
P: 三棧南的海濱公園
K: 三馬Delta，三馬特大彩虹，yahoo拍賣的double sled
R: amo-1，amo-2
C: 富士即可拍 superia X-TRA800，Konica waiwai
WS: 3-4m/s
WD: NNE

難得的晴天，風也夠大，大夥到三棧南邊的海濱公園kapping。這天放飛的風箏除了自製的conyne，還有三馬Delta，三馬特大彩虹，yahoo拍賣的double sled，以及在空中解體的旋轉風箏。其中double sled的飛行狀況最好，很穩定，拉力也最強，可惜忙著kapping，就忘了測量風箏的拉力了。自製的conyne的橫向支撐力不夠，風箏一飛上去就有點兒變形了，下次得多準備一些竹條備用，看可以飛得起來嗎?不然就得將風箏縮小一點了，利用串飛的方式載起相機，待測試...

因為是用拋棄型相機拍的，照片要過一陣子才能貼上來與大家分享囉~

[pano] 三棧溪口

測試利用 ptgui 拼接寬景(panorama)的效果，上下圖分別是用三和八張照片拼接出來的，照片是2007/5/4在三棧溪口利用風箏拍攝的。

KAP camera Rig

關於 KAP Camera Rig 製作的網路資源

網站
1. MTM. Scientific Inc. http://www.mtmscientific.com/kap.html
2. KAPER http://www.kaper.us/basics/BASICS_cheapKAP.html
3. Make http://blog.makezine.com/archive/2006/06/attaching_a_kite_aerial_photog.html
4. BTinternet http://www.btinternet.com/~fulton/kap.htm
5. a low cost approach http://www.geocities.com/ghostcat78/?200718


影片
1. Make http://blog.makezine.com/archive/2006/07/make_podcast_weekend_projects_2.html
http://www.youtube.com/watch?v=kEprozoxnLY

風箏發電

風箏電站假想圖 (來源：新浪科技)

風車發電，是大家都知道的一種可再生能源。但是，你聽過風箏發電嗎？高空風箏發電是比風車發電更有效率的一種發電方式，目前義大利的 Kite Gen 研究團隊已完成了在800公尺的風箏發電實驗(sep. 2007)，是歐盟認同的極具潛力的可再生能源之一。

相關連結
1. 網站：Kite Gen http://www.kitegen.com/index_en.html
2. 報導：那中福(Aug. 20, 2005)大風箏發電http://www.brainnew.com.tw/Article/nasp2005/Popu082005.htm
3. 百度百科：風箏發電機 http://baike.baidu.com/view/545384.htm

如何在空中按下相機快門?

如何在空中按下快門? 不是 定時 就是 遙控 這兩種方法。 以下是 A. Batut (1890) "Aerial Photography by Kite" 書中關於如何在空中按下快門的摘錄：

THE WICK - We have to choose between two modes of release, one elegant and ingenious which will allow us to operate the system at the precise moment considered favourable, but expensive, somewhat heavy and cumbersome: electricity. The other, simple, even primitive method will invariably function at the pre-set moment, regardless of whether the moment is ill-timed, either because the wind is falling, or because a cloud is masking the sun, but so light and cheap that nothing else comes near it: it is the time fuse. It is this latter means of relase that we prefer; and so much so that it is the one which we descrive in detail. If, during our experiments, it sometimes operated untimely, we must concede that the wick nver went out and that the release mechanism never came down without having been activated...

當我看到這段文字時，心情是非常喜悅的，原來祖師爺也是利用火在空中拍照的。除了Batut，比利時的 R. Desclee 利用風箏所拍攝的照片(1910-1939 )，也都是利用wick(燭蕊)定時系統來擊發快門的。一百年後的今天，利用紅外線遙控 rig 與 shutter 已是易事，但利用 wick 或 joss stick (香)進行風箏攝影還是一件很有趣的事。

用哪一個風箏Go Kapping~

用哪一個風箏? 用多大的風箏? 考量的重點是: 穩定性 & 載重力。

依據風的型態決定用哪一種風箏；依據相機系統的重量決定用多大的風箏。

一般而言，最好的照片都是在微風下拍攝的，風箏線的磅數通常是所需攜帶物重的3倍。

選擇風箏的建議:
- The light delta for light wind
- The delta for light wind
- The rokkaku for medium wind
- The cellular kite for moderate to strong winds

以上摘自 Beauffort, G. de and M. Dusariez (1995) Aerial Photographs Taken From a Kite, Yesterday and Today一書。

書上所謂的 light wind 指的大概是蒲福風級的 1-2 級風 (1-2 bf)，約略是 3 m/s 以下的輕風。根據以往的經驗，在輕風之下 KAP，除非風是很穩定的吹著，哪怕風速僅變小一點點，delta 掉下來的速度，往往令人措手不及。所以囉，要 go kapping 前可上氣象局網站看天氣現況，如果是 1-2 bf，就趁早打消念頭，免得白忙一場。大概要到 5-10 m/s 即 4-5 bf 的風速下，風箏飛得比較好，此時用 rokkaku, dopero, flowform 或是紙紮的 conyne 來 KAP 都不錯。

去年是等到四月底，天氣狀況才變得適合KAP， 整個五月天氣都算是風和日麗，到了六月風又變小了。今年的情況不知會是如何，好期待喔~

風箏攝影的歷史--大事記

先將風箏攝影的發展歷史整理如下:

1826 法國人 Nicéphore Niépce 拍攝了第一張可以永久保存的相片。

1858 法國人 Felix Tournachon 申請"以氣球拍攝進行地形調查"的專利。

1860s 開始有人從氣球上拍攝地球的空拍相片(aerial photos)。

1882 英格蘭人 E. Archibald嘗試用風箏進行空拍。

1885 法國人 Arthur Batut 開始發展風箏攝影。

1890 Arthur Batut出版“La Photographie Aerienne Par Cerf-Volant”，一本關於風箏攝影系統設計的手稿和攝影作品的專書。

1895 美國記者 William Eddy 是大西洋西岸最早從事風箏攝影的人，並以自己名字命名風箏申請專利。

1895 Totten Woglom 利用風箏片拍攝紐約市，6.5*8.5 in 相片的品質可以清楚看到城市景觀。

1895 美國第九步兵部的 Hugh D. Wise 中尉在 Madison Barracks, New York 地區進行風箏攝影的實驗。

1900s 風箏攝影受到歡迎，氣球飛行式微。

1902 在莫斯科，R. Thiele 利用風箏拍攝全景相片。

1905 Armand Goderus 是比利時最早開始風箏攝影的人。

1906 美國人 G.R. Lawrence 利用風箏空拍紀錄了舊金山在地震之後的城市傾頹與大火。

1910 法國人 Auguste Gomes 出版“ Cerfs-volants militaires, scientifiques et sportifs”介紹數款風箏攝影用的風箏、配件以及整個風箏攝影的系統。

1914 至此風箏攝影已經應用於許多領域，包括：地形、地質、考古、氣象和軍事觀察等。

參考資料:
1. The remote sensing tutorial (http://rst.gsfc.nasa.gov/).
2. The Drachen Foundation (http://www.drachen.org/) multimedia tour, 2003.
3. Beauffort, G. de and M. Dusariez (1995) Aerial Photographs Taken From a Kite, Yesterday and Today. KAPWA Foundation Publishing.

延伸閱讀:
1. KAP history by James S. Aber
2. A bit of History, Aeiral Perspectives: Imaged and Real by Charles C. Benton

紙片風箏(二)雪橇風箏

雪橇風箏就是畚箕風箏，都是以風箏的形狀命名的。以下的示範以製作簡易為主要考量，因此在風箏的裁剪上，並未顧及提線要位於風箏的1/3處。

相關的網路資源：ActivityTV有製作雪橇風箏的教學影片，Kinko's Bag Sled 有利用購物袋製作雪橇風箏的示範。

紙片風箏(一) 菱形風箏

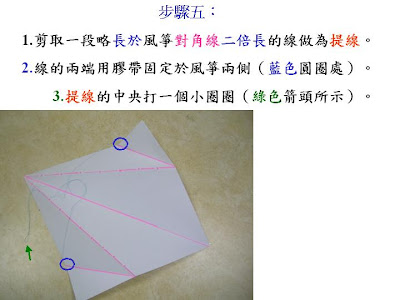

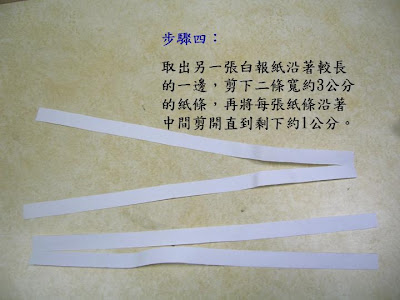

紙片風箏指的是單用紙張作的風箏，菱形風箏就是一個最佳的範例。根據 The Kite Making Handbook (2004) 書上的介紹，菱形風箏源自於秘魯，當地稱為Chiringa。中文稱為菱形風箏，是根據汪耆年(1988)編著的"風箏技藝與創新"一書。如果你有關於這個風箏的其他資訊，請務必留言告訴我喔。以下是菱形風箏製作的示範：
